Затвор дисковый, GS 33

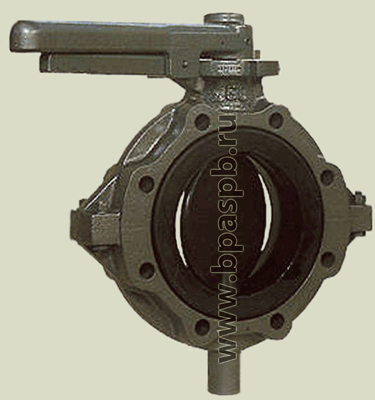

 Затвор дисковый - фото

1ОПРОСНЫЙ ЛИСТ1

1pdf ДАННОЙ СТРАНИЦЫ1

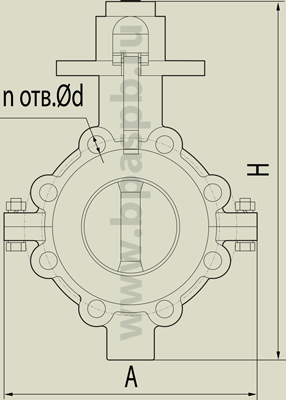

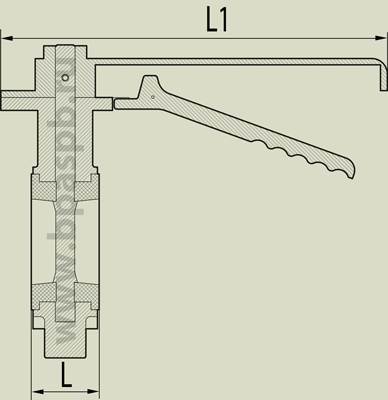

 Затвор дисковый - чертеж  Затвор дисковый - чертеж

Давление номинальное PN 0,6 - 1,6 МПа, (6 - 16 кгс/см2)
Рабочее положение дискового затвора и направление подачи рабочей среды - любое.
Герметичность дискового затвора - класс "А" по ГОСТ 9544-2015.
Материал основных деталей дискового затвора:
корпус - чугун, сталь, алюминий, пластмасса; вкладыш - гумированнаяая сталь.
Имеется исполнение дискового затвора с редуктором.
Возможна комплектация дискового затвора ответными фланцами.

Пример обозначения дискового затвора DN 50,  при заказе: "Затвор дисковый, GS-33, DN-50

ЗАТВОРЫ ДИСКОВЫЕ СЕРИИ GS
Затворы дисковые с ручным и пневматическим управлением являются изделиями,
обеспечивающими быстрое открытие/закрытие.
Основной деталью дисковых затворов является металлический диск с осевым стержнем,
установленный под прямым углом по отношению к направлению потока рабочей среды в трубопроводе.
Затворы дисковые обеспечивают герметичное перекрытие потока при установке их на трубопроводы,
транспортирующие любые жидкости, шламы, гранулированные материалы, порошки, пасты, кислоты, газы и т.д.
Седло и диск дискового затвора легко заменяются без применения специальных инструментов.
Широкий ассортимент эластомерных материалов обеспечивает правильный подбор изделия для каждого типа
применения и является гарантией полной коррозионной стойкости и сопротивления истиранию.

ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
- Фланцевые присоединения в соответствии с ANSI/BS/DIN/JIS
- PN 6/10/16
- DN 50 - 600
- Ручное и пневматическое управление.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
* ЭЛАСТОМЕРНОЕ СЕДЛО
- Наименьший риск повреждения из-за коррозии в сравнении с затворами с уплотнением металл по металлу
- Длительный срок службы седла
- Корпус дискового затвора разработан и изготовлен из одной или двух частей
- Специальный корпус дискового затвора , состоящий из двух частей разработан для быстрой и легкой замены
седла и диска
- Нет необходимости в обслуживании
- Долгий срок службы
- Эпоксидное покрытие, корпус дискового затвора защищён кислотоупорным лаком
* МЕТАЛЛ ПО МЕТАЛЛУ
- Дисковый затвор с уплотнением металл по металлу разработан для эксплуатации на высоких
температурах до 400°С
- Корпус дискового затвора разработан и изготовлен из одной части
- Дисковый затвор с уплотнением из фторопласта применяется только для эксплуатации при
температуре до 200°С

МАТЕРИАЛ КОРПУСА ДИСКОВОГО ЗАТВОРА
- Чугун высокопрочный
- Aлюминий
- Углеродистая сталь
- Нержавеющая сталь

МАТЕРИАЛ ДИСКА
- Углеродистая сталь с покрытием из твёрдой резины
- Покрытие фторопластом - Покрытие Rilsan (полиамид)
- Покрытие HALAR на нержавеющую сталь
- Нержавеющая сталь
- Ковкий чугун
- Хастеллой (коррозионностойкий сплав)
- Алюминиевая бронза

МАТЕРИАЛ СЕДЛА
- Натуральный каучук
- Белый натуральный каучук
- Неопрен
- EPDM
- Витон
- Бутил
- Нитрил
- Гипалон
- Силикон
- Неопрен/Силикон (смесь)
- Фторопласт

Тип дискового затвора подбирается в зависимости от технологических режимов эксплуатации на основании
опросного листа.


DN 100 150 200 250 300
L 78 88 95 100 110
H 375 450 505 565 615
d 18 22
n 8 12
A 280 355 420 485 530
L1 450 470 500
Масса затвора в чугунном корпусе, кг 30 36 52 60 72
