Затвор дисковый межфланцевый, GS 34W

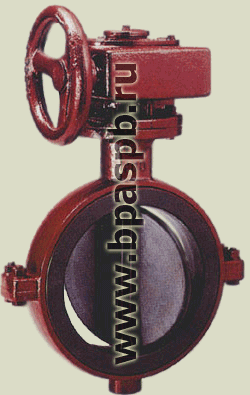

 Затвор дисковый - фото

1ОПРОСНЫЙ ЛИСТ1

1pdf ДАННОЙ СТРАНИЦЫ1

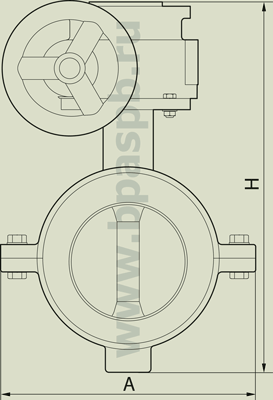

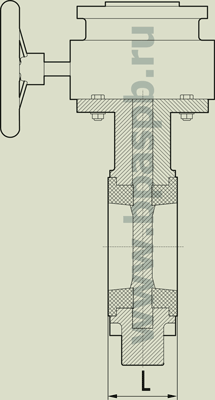

 Затвор дисковый - чертеж  Затвор дисковый - чертеж

Давление номинальное PN 0,6 - 1,6 МПа, (6 - 16 кгс/см2)
Рабочее положение дискового затвора и направление подачи рабочей среды - любое.
Герметичность дискового затвора - класс "А" по ГОСТ 9544-2015.
Материал основных деталей дискового затвора:
корпус - чугун, сталь, алюминий, пластмасса; вкладыш - гумированнаяая сталь.
Имеется исполнение дискового затвора с редуктором.
Возможна комплектация дискового затвора ответными фланцами.

Пример обозначения дискового затвора DN 50,  при заказе: "Затвор дисковый межфланцевый, GS 34W - 50"

ЗАТВОРЫ ДИСКОВЫЕ СЕРИИ GS
Затворы дисковые с ручным и пневматическим управлением являются изделиями,
обеспечивающими быстрое открытие/закрытие.
Основной деталью дисковых затворов является металлический диск с осевым стержнем,
установленный под прямым углом по отношению к направлению потока рабочей среды в трубопроводе.
Затворы дисковые обеспечивают герметичное перекрытие потока при установке их на трубопроводы,
транспортирующие любые жидкости, шламы, гранулированные материалы, порошки, пасты, кислоты, газы и т.д.
Седло и диск дискового затвора легко заменяются без применения специальных инструментов.
Широкий ассортимент эластомерных материалов обеспечивает правильный подбор изделия для каждого типа
применения и является гарантией полной коррозионной стойкости и сопротивления истиранию.

ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
- Фланцевые присоединения в соответствии с ANSI/BS/DIN/JIS
- PN 6/10/16
- DN 50 - 600
- Ручное и пневматическое управление.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
* ЭЛАСТОМЕРНОЕ СЕДЛО
- Наименьший риск повреждения из-за коррозии в сравнении с затворами с уплотнением металл по металлу
- Длительный срок службы седла
- Корпус дискового затвора разработан и изготовлен из одной или двух частей
- Специальный корпус дискового затвора , состоящий из двух частей разработан для быстрой и легкой замены
седла и диска
- Нет необходимости в обслуживании
- Долгий срок службы
- Эпоксидное покрытие, корпус дискового затвора защищён кислотоупорным лаком
* МЕТАЛЛ ПО МЕТАЛЛУ
- Дисковый затвор с уплотнением металл по металлу разработан для эксплуатации на высоких
температурах до 400°С
- Корпус дискового затвора разработан и изготовлен из одной части
- Дисковый затвор с уплотнением из фторопласта применяется только для эксплуатации при
температуре до 200°С

МАТЕРИАЛ КОРПУСА ДИСКОВОГО ЗАТВОРА
- Чугун высокопрочный
- Aлюминий
- Углеродистая сталь
- Нержавеющая сталь

МАТЕРИАЛ ДИСКА
- Углеродистая сталь с покрытием из твёрдой резины
- Покрытие фторопластом - Покрытие Rilsan (полиамид)
- Покрытие HALAR на нержавеющую сталь
- Нержавеющая сталь
- Ковкий чугун
- Хастеллой (коррозионностойкий сплав)
- Алюминиевая бронза

МАТЕРИАЛ СЕДЛА
- Натуральный каучук
- Белый натуральный каучук
- Неопрен
- EPDM
- Витон
- Бутил
- Нитрил
- Гипалон
- Силикон
- Неопрен/Силикон (смесь)
- Фторопласт

Тип дискового затвора подбирается в зависимости от технологических режимов эксплуатации на основании
опросного листа.


DN 50 65 80 100 125 150 200
L 43 48 52 53 57 57 68
H 300 320 335 410 430 470 530
A 148 165 200 220 250 280 340
Масса затвора в
чугунном корпусе, кг
10 12 14 22 24 29 42
