Задвижка шланговая полнопроходная, GS 1

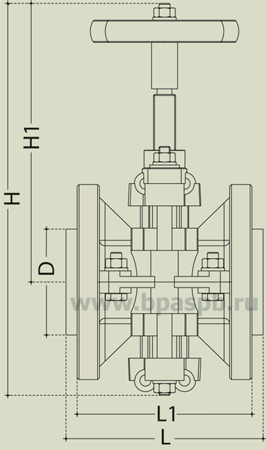

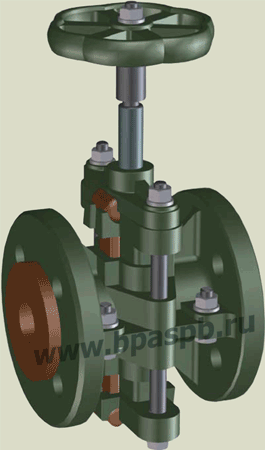

 Задвижка шланговая GS2 - фото  Задвижка шланговая GS1 - чертеж 1ПРИНЦИП РАБОТЫ1

1ПРИМЕРЫ ПРИМЕНЕНИЯ1

1ОПРОСНЫЙ ЛИСТ1

1pdf ДАННОЙ СТРАНИЦЫ1



Задвижка шланговая полнопроходная GS1 имеет конструкцию принудительного открытия патрубка.

Давление номинальное, PN - 0,6 МПа (6 кгс/см2).
Присоединение шланговой задвижки к трубопроводу - фланцевое.
Среда рабочая – жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные,
пульпообразные, вязкие среды, минеральные масла и нефтепродукты.
Направление подачи рабочей среды - любое.
Герметичность затвора - по классу "А" ГОСТ 9544-2015.
Способ управления шланговой задвижкой: ручной, пневматический (НО, Н3), электрический.
Материал корпуса шланговой задвижки: чугун, алюминий.

Пример записи обозначения задвижки шланговой DN 100 при заказе: "Задвижка шланговая GS1, DN 100".

Тип шланговых задвижек и материалы патрубка подбираются в зависимости от технологических
режимов эксплуатации на основании опросного листа.




DN  Размеры, мм  Масса, кг
H H1 L L1 D алюминий чугун
10 145 100 73 65 50 0,6 1
15 165 115 92 80 50 0,8 1,5
20 210 150 107 95 58 1,3 3
25 230 160 118 106 60 1,8 3,6
30 255 178 130 115 78 2,8 5,6
40 305 212 154 140 88 4 8
50 335 233 176 160 102 5 10,3
60 355 245 194 180 130 6,5 13,6
70 390 260 206 190 137 7,6 15
80 420 280 215 196 148 9,2 18
90 490 320 250 232 178 15 28
100 500 330 275 260 158 14,5 26,6
125 630 415 300 280 198 22 40
150 680 445 330 300 222 27 51
175 765 500 355 335 280 37 67
200 840 550 375 350 298 41,4 72
