Клапан мембранный, GS51 FB

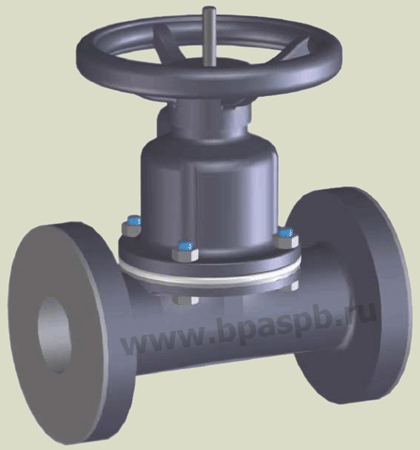

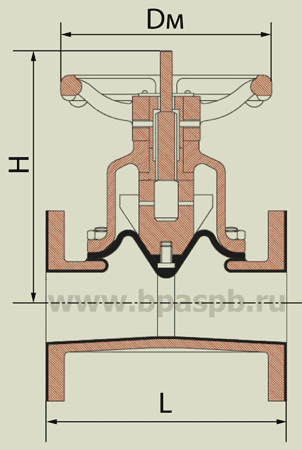

 Клапан мембранный - чертеж  Клапан мембранный - фото

1ОПРОСНЫЙ ЛИСТ1

1pdf ДАННОЙ СТРАНИЦЫ1



МЕМБРАННЫЕ КЛАПАНЫ СЕРИИ GS
Мембранные клапаны не имеют сальников и герметичны для всех жидкостей, шламов, зернистых материалов,
порошков, паст, газов, кислот и т. д.
Диафрагма (внутренняя мембрана) поддерживается при открытии и закрытии и может быть легко заменена без
специальных инструментов.
Широкий ассортимент эластомерных материалов обеспечивает правильный подбор для каждого вида применения
и является гарантией полной коррозионной стойкости и сопротивления истиранию.
Мембранные клапаны санитарного типа рекомендованы для обеспечения абсолютной стерильности
в фармацевтической и биотехнологической промышленности.
Применение оптимально профилированных, самоосушающихся корпусов из нержавеющей стали и диафрагм
с покрытием из тефлона позволяет производить мембранные клапаны, совершенно свободные от рассадников
бактерий.
ХАРАКТЕРИСТИКИ МЕМБРАННОГО КЛАПАНА
- T 200°С
- PN 6/10
- Зауженный тип
- Полнопроходный тип
- Санитарный тип
- Фланцевые клапаны DN 15 - 350
- Санитарный тип (резьбовое соединение, под приварку) DN 15 - 100
- Ручное (GS51), пневматическое (мембранное GS56 и поршневое GS52) и электрическое управление.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ МЕМБРАННОГО КЛАПАНА
- Длительный срок службы диафрагмы
- Низкая потеря давления
- Поддержка диафрагмы при открытии и закрытии позволяет работать в вакууме.
- Быстрая и легкая замена диафрагмы
- Покрытие эпоксидной краской, корпус клапана защищен кислотоупорным лаком
МАТЕРИАЛ КОРПУСА МЕМБРАННОГО КЛАПАНА
- ЧУГУН
- ВЫСОКОПРОЧНЫЙ ЧУГУН
- УГЛЕРОДИСТАЯ СТАЛЬ
- НЕРЖАВЕЮЩАЯ СТАЛЬ
- АЛЮМИНИЙ
МАТЕРИАЛ ОБЛИЦОВКИ КОРПУСА МЕМБРАННОГО КЛАПАНА
- Мягкая резина
- Бутилкаучук
- Твердая резина (эбонит)
- HALAR (политрифторхлорэтилен)
- Петрофторвинилэтер (фторопласт)
- Гальванизация (в горячей цинковой ванне)
ВНУТРЕННЯЯ И ВНЕШНЯЯ ПОВЕРХНОСТЬ КОРПУСА МЕМБРАННОГО КЛАПАНА
(только для санитарного типа)

- Сатинирование или вакуумная струйная обработка внешней поверхности
- Вакуумная струйная обработка, сатинирование, зеркальная или сверхзеркальная полировка внутренней
поверхности

Тип мембранного клапана подбирается в зависимости от технологических режимов эксплуатации на основании
опросного листа.

Пример записи обозначения клапана мембранного DN 15 при заказе: "Клапан мембранный, FB, DN 15"


DN PN L (BS) L (DIN)
не облицованный
и облицованный
H Dм Масса (кг)
не облицованный облицованный BS DIN
15 14 108 114 130 90 70 2,4 2,6
20 14 117 123 150 90 70 2,8 3
25 14 127 133 160 112 100 4,2 4,6
30 13 146 152 180 112 100 4,5 5,5
40 12,5 159 165 200 112 100 5,5 6
50 12,5 190 196 230 146 140 10 11
60 11 216 222 290 177 180 15 17
75 10,5 254 260 310 205 225 25 28
100 10,5 305 313 350 244 225 32 36
125 9 356 364 400 272 310 57 64
150 8,7 406 414 480 433 368 66 81
200 7 521 529 600 420 368 115 135
250 6 635 645 730 545 587 180 235
300 6 749 759 850 640 587 280 335
