Кран шаровой, GS62

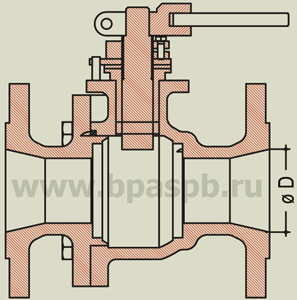

 Кран шаровой - чертеж  Кран шаровый - чертеж 2

1ОПРОСНЫЙ ЛИСТ1

1pdf ДАННОЙ СТРАНИЦЫ1

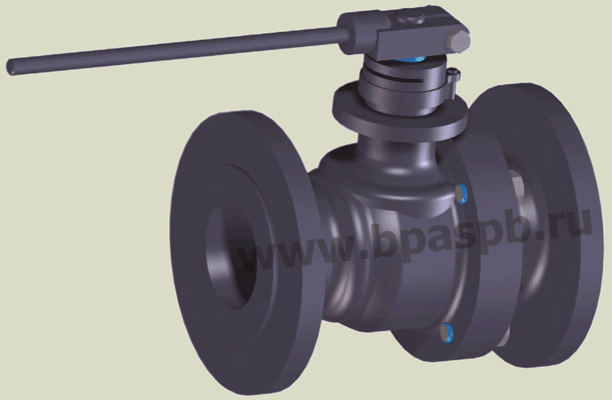

 Кран шаровой - фото
Класс 600 (PN 10,0 МПа)
DN L H D Масса (кг)
Зауженный Полнопроходный
15 165 80 13 3,2 3,3
20 190 85 20 4,8 5
25 216 90 25 6,5 6,7
32 229 105 32 8,4 9
40 241 110 38 13 14
50 292 135 50 16 21
65 330 155 64 25 30
80 356 170 76 33 38
100 432 205 98 65 90
150 559 # 152 85 _

Класс 150 (PN 1,6 МПа) Класс 300 (PN 4,0 МПа)
DN L H D Масса (кг) DN L H D Масса (кг)
Зауженный Полнопроходный Зауженный Полнопроходный
15 108 80 13 1,2 1,3 15 140 80 13 1,9 2,1
20 117 85 20 1,6 2 20 152 85 20 2,9 3,2
25 127 90 25 2,3 2,7 25 165 90 25 3,9 4,3
32 140 105 32 3,4 3,8 32 178 105 32 5,2 5,8
40 165 110 38 4,8 5 40 190 110 38 7,5 8,1
50 178 135 50 6,8 8,2 50 216 135 50 9,3 10,8
65 190 155 64 10,5 15,5 65 241 155 64 13,5 21,5
80 203 170 76 10,5 18,5 80 283 170 76 24,5 30
100 229 205 98 24 32 100 305 205 98 40 50
150 267 # 152 40 58 150 403 # 152 68 139
200 292 # 203 73 95 200 419 # 203 152 226
250 330 # 250 122 153 250 457 # 250 194 275
300 356 # 300 145 290 300 502 # 300 271 _

Класс 900 (PN 16,0 МПа) Класс 1500 (PN 25,0 МПа)
DN L H D Масса (кг) DN L H D Масса (кг)
Заужен-ный Полно-проходный Заужен-ный Полно-проходный
15 216 80 13 4,6 4,9 15 216 80 13 5 6
20 229 85 20 6,5 7,1 20 229 85 20 7,5 9,5
25 254 90 25 8,8 13 25 254 90 25 10 14
32 280 105 32 12,5 21 32 280 105 32 16 23
40 305 110 38 20 28 40 305 110 38 23 29
50 368 135 50 27 31 50 368 135 50 32 _
65 419 155 64 40 50 65 419 155 64 _ _


КРАНЫ ШАРОВЫЕ СЕРИИ GS
Краны шаровые, производимые из ковкого чугуна, нержавеющей стали и специальных сплавов, используются в различных областях промышленности
для контроля как жидких, так и газообразных сред.
Краны шаровые применяются в горнорудной, целлюлозно-бумажной, пищевой, химической, нефтехимической и нефтяной промышленностях,
в энергетике, в атомной энергетике, на очистных сооружениях, во всех секторах заводской инженерии, при производстве косметики, моющих средств,
фармацевтической продукции, в системах отопления и кондиционирования воздуха, на судах, паромах и морских нефтяных платформах.
ХАРАКТЕРИСТИКИ КРАНОВ ШАРОВЫХ
- Цельнокорпусной и разборный тип
- Зауженный и полнопроходной тип
- Присоединение фланцевое, муфтовое и под приварку
- PN 16/40/100/160/250
- DN 15 - 300
- T – 200°С
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ КРАНОВ ШАРОВЫХ
- Наилучшая защита от химической корозии и абразивности
- Нет необходимости в обслуживании
- Длительный срок службы
- Наружное покрытие для стальных шаровых кранов: черной печной эмалью / фосфатной грунтовкой / серой дымчатой синтетической эмалью
МАТЕРИАЛ КОРПУСА КРАНОВ ШАРОВЫХ
- нержавеющая сталь
- хастеллой (коррозионностойкий сплав)
- углеродистая сталь
- чугун с шаровидным графитом
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ КРАНОВ ШАРОВЫХ
- нержавеющая сталь
- алюминий
- МОНЕЛЬ металл
- хастеллой (коррозионностойкий сплав)
- углеродистая сталь
- чугун с шаровидным графитом
МАТЕРИАЛ СЕДЛА КРАНОВ ШАРОВЫХ
- фторопласт
- стекловолокно
- металл
- полиэфирэфиркетон
- нейлон
Тип шарового крана подбирается в зависимости от технологических режимов эксплуатации на основании опросного листа.


Пример записи обозначения шарового крана DN 10 при заказе: "Кран шаровой, GS62"
