Пневмоклапан, т/ф 14а601р, БПА 29000, ТУ 3712-013-53239474-2006

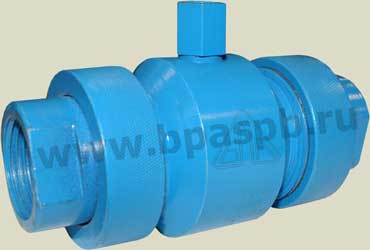

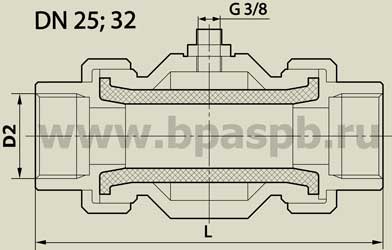

 пневмоклапан DN 25; 32 чертеж  пневмоклапан DN 25; 32 фото 1ПРИНЦИП РАБОТЫ1

1ПРИМЕРЫ ПРИМЕНЕНИЯ1

1ОПРОСНЫЙ ЛИСТ1

1pdf ДАННОЙ СТРАНИЦЫ1

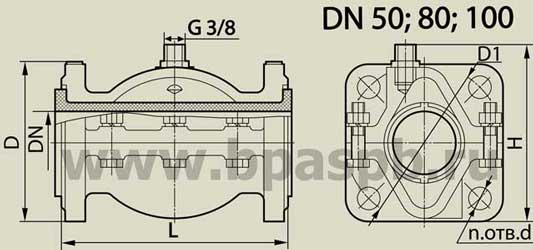

 пневмоклапан DN 50; 80; 100 фото  пневмоклапан DN 50; 80; 100 чертеж

Пневмоклапан предназначен для установки на трубопроводах при давлении от 0,2 до 0,4 МПа (от 2 до 4 кгс/см2)
в качестве запорного устройства.
Присоединение пневмоклапана к трубопроводу – муфтовое (DN 25 - 32), фланцевое (DN 50 - 100).
Присоединительные размеры магистральных фланцев на Ру 1,0 МПа (10 кгс/см2) по ГОСТ 12815 – 80 исполнение 1,
ряд 2.
Герметичное перекрытие пневмоклапана обеспечивается за счёт упругой деформации эластичного патрубка
из резиновой смеси путём подачи управляющего давления воздуха Рупр 0,6 МПа (6 кгс/см2) в корпус
пневмоклапана, при этом превышение управляющего давления над давлением проводимой среды должно
быть не менее 0,2 МПа.
Направление подачи рабочей среды - любое.
Среда рабочая – жидкие, вязкие и пульпообразные, агрессивные и неагрессивные среды.
Герметичность затвора - по классу "А" ГОСТ Р 54808-2011.
Коэффициент сопротивления - 0,1.
Температура рабочей среды до 60ОС.
Материал основных деталей пневмоклапана: корпус - алюминий, патрубок - резиновая смесь.

Пример записи обозначения пневмоклапана DN 50 при заказе:
"Пневмоклапан, т/ф 14а601р, БПА29000-050, ТУ 3712-013-53239474-200


DN D D1 D2 L n d H
25     G 1 135
32     G 11/4 160
50 125 125   180 4 18 140
80 150 160   210 8 185
100 204 180   230 8 230
