Клапан шланговый БПА98002-025, ТУ 3711-008-53239474-2005


 Клапан шланговый - рисунок 1  Клапан шланговый - фото 1ПРИНЦИП РАБОТЫ1

1ПРИМЕРЫ ПРИМЕНЕНИЯ1

1ОПРОСНЫЙ ЛИСТ1

1pdf ДАННОЙ СТРАНИЦЫ1


 Клапан шланговый - рисунок 2  Клапан шланговый - рисунок 3

Клапан шланговый PN 1,6 MПa предназначен для применения в системах: химводоподготовки
индивидуальных жилых зданий; магистральных пылесосов; комплексной очистки стоков;
обвязки насосов на сильнозагрязнённых средах (канализация, дренаж, пищевые отходы, жиры),
в поливочных целях с плавной регулировкой водоразбора при Pвх ≥ 3 кгс/см2; в агрегатах
воздушного распыления на сжатом воздухе.

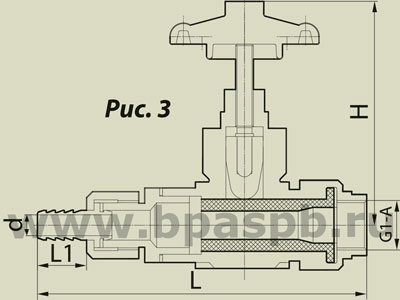

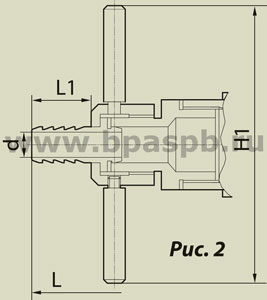

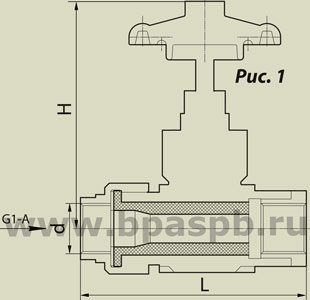

Варианты присоединения шлангового клапана: муфтовое (рис. 1), штуцерное (рис. 2), быстросъёмное (рис. 3).
Температура рабочей среды: до 400С.
Направление потока рабочей среды по стрелке.
Герметичность затвора - по классу "А" ГОСТ Р 54808-2011.

Пример записи обозначения шлангового клапана при заказе: "Клапан шланговый БПА98002-025"


Обозначение Таблица фигур Рис. d L L1 H H1 Масса, кг
БПА_98002_025_02 33а30р2 1 G 1-A 150 _ 150 _ 2,2
БПА_98002_025_01 33а30р1 2 15 220 35 155 2,5
БПА_98002_025 33а30р 3 235 30 170 2,3
