Клапан запорный муфтовый, т/ф 24с47нж, Е110, ТУ 3742-001-54360255-2001


  1pdf ДАННОЙ СТРАНИЦЫ1






Каталог продукции (PDF)







Опросный лист

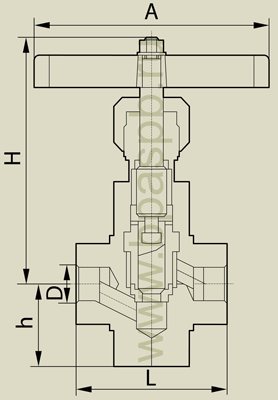

 Клапан запорный муфтовый - чертеж  Клапан запорный муфтовый - фото
Давление номинальное PN 16 МПа, (160 кгс/см2).
Присоединение клапана запорного муфтового к трубопроводу - муфтовое.
Рабочее положение клапана запорного муфтового и направление подачи среды - любое.
Среда рабочая: вода, пар, воздух, природный газ, жидкая газообразная, инертная.
Температура рабочей среды от минус 40 до плюс 3500С.
Герметичность в затворе не ниже класса "В" по ГОСТ Р 54808-2011.
Материал основных деталей клапана запорного муфтового: корпус - углеродистая сталь;
шпиндель, золотник - нержавеющая сталь.
По требованию заказчика возможно изготовление других модификаций клапана запорного муфтового на параметры (среда, tp, PN
и материалов изготовления) по согласованию с разработчиком.

Пример обозначения клапана запорного муфтового DN 50,  при заказе:
"Клапан запорный муфтовый, т/ф 24с47нж, Е110.050, ТУ 3742-001-54360255-2001-06-01"

Обозначение изделия Таблица фигур Проход условный, DN D h L H A Масса, кг
Е110. 015 24с47нж 15 G 1/2" 40 90 145 140 3,2
Е110. 020 20 G 3/4" 40 110 145 140 3,5
Е110. 025 25 G 1" 45 130 155 180 4,0
Е110. 032 32 G 1 1/4" 55 160 210 320 5,7
Е110. 040 40 G 1 1/2" 70 180 250 400 6,4
Е110. 050 50 G 2" 85 200 300 400 9,6
