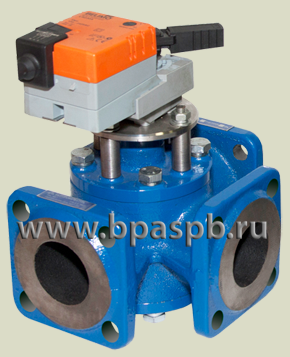

 Трехходовой кран с ЭИМ BELIMO Трехходовой кран 11ч912бк1 1ПРИНЦИП РАБОТЫ1

1СИСТЕМА ОТОПЛЕНИЯ1

1СИСТЕМА ГВС1

1ОПРОСНЫЙ ЛИСТ1

1pdf ДАННОЙ СТРАНИЦЫ1

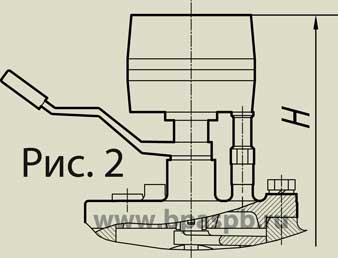

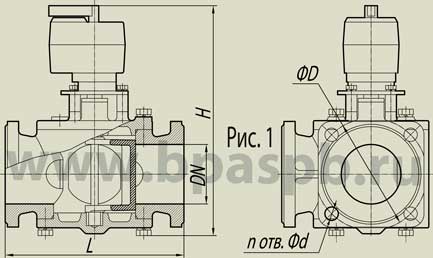

 Трехходовой кран Рис.1  Трехходовой кран Рис.2

Смесительный трёхходовой кран поворотного типа предназначен для регулирования температуры теплоносителя в системах отопления
и охлаждения.
Необходимая температура в системе обеспечивается за счёт пропорционального добавления более холодного теплоносителя к более горячему потоку
теплоносителя или более горячего к более холодному.
Перемещение регулирующего сектора трёхходового крана производится электроисполнительным механизмом (ЭИМ) с различными характеристиками.
Давление номинальное – PN 1,0 МПа (10 кгс/см2).
Пропускная характеристика трёхходового крана – линейная.
Условная пропускная способность трёхходового крана - 160 м3/час.
Рабочая среда – жидкая и газообразная.
Температура рабочей среды – до плюс 1500С.
Присоединение трёхходового крана к трубопроводу - фланцевое.
Электропитание ЭИМ – 230в/50гц или 24в/50 гц.
Время поворота сектора регламентировано устанавливаемым ЭИМ.

Пример записи обозначения крана трёхходового DN 50 при заказе: "Трехходовой кран, т/ф 11ч912бк, БПА34001, DN 50, BELIMO LR230A"


Обозначение изделия Размеры, мм Тип привода Масса, кг Рис.
DN L H D d n
11ч912бк, БПА 34001 50 200 245 110 14 4 BELIMO LR230A 9,7 1
11ч912бк, БПА 34001 241 ESBE AB Тип 65 9,5 2
11ч912бк, БПА 34001 80 240 309 150 18 4 BELIMO HR 230-3 18,7 1
11ч912бк1, БПА 34001 290 ESBE AB Тип 95 18,5 2
