Кран шаровой, т/ф 10с7п, Ш102, ТУ 3742-005-48009341-00

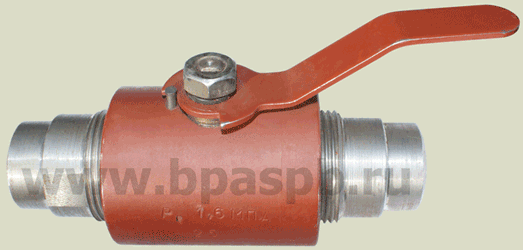

Кран шаровой - чертеж Кран шаровой - фото

1ОПРОСНЫЙ ЛИСТ1

1pdf ДАННОЙ СТРАНИЦЫ1



Рабочее положение крана шарового и направление подачи среды - любое.
Герметичность крана шаровогов затворе - не ниже класса "C" по ГОСТ Р 54808-2011.
Материальное исполнение, тип присоединения к трубопроводу, комплектность поставки крана шарового
оговариваются при заказе.
По требованию заказчика возможно изготовление других модификаций кранов шаровых на параметры (среда, Tp,
PN, присоединения, и материалов изготовления) по согласованию с разработчиком.

Пример обозначения крана шарового DN 25 при заказе:
"Кран шаровой, т/ф 10с7п, Ш 102.025, ТУ 3742 - 005 - 48009341 - 99"


Обозначение изделия  Ш 102  Ш 104
 Таблица фигур  10с7п  10с7п1
 Тип присоединения  под приварку  муфтовый
 Среда рабочая  Жидкие, газообразные, инертные и коррозионные среды, природный газ
 Температура рабочей среды, 0C  от -40 до +180
 Материал основных деталей  Сталь 20, Сталь 14X17H2
 Рабочее давление, МПа  1,6
 Проход условный, мм 10 15 20 25
 Масса, кг 1,9 1,9 2,9 3,4
 L, мм 160 160 200 240
