Заглушки для трубопроводной арматуры


   Заглушки для трубопроводной арматуры
из высококачественного полиэтилена
высокого давления.

1pdf ДАННОЙ СТРАНИЦЫ1

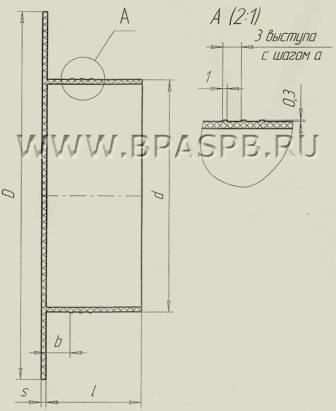

Обозначение Рис. Ду арматуры, мм Размеры, мм Масса, кг Перв. применение Материал
D D1 d I S a b c
2607.405321.302-13 1 100 168 158+0,8 100,5+0,5 40 2 4 10 12 0,11 С96393-100 Полиэтилен 15803-020 ГОСТ 16337-77
2

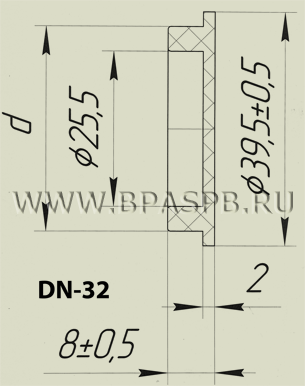

Обозначение d, mm Масса, кг Первичное преминение
БПА 98000-032.16 33,8 0,0047 БПА98000-032

-01

33,5 0,0044 П26523-032

-02

32 0,004

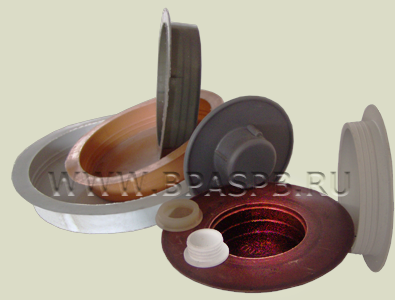

Заглушки для трубопроводной арматуры производятся из высококачественного полиэтилена (15803-020 ГОСТ 16337-77) высокого давления
по размерам и в соответствии с ГОСТами РФ.

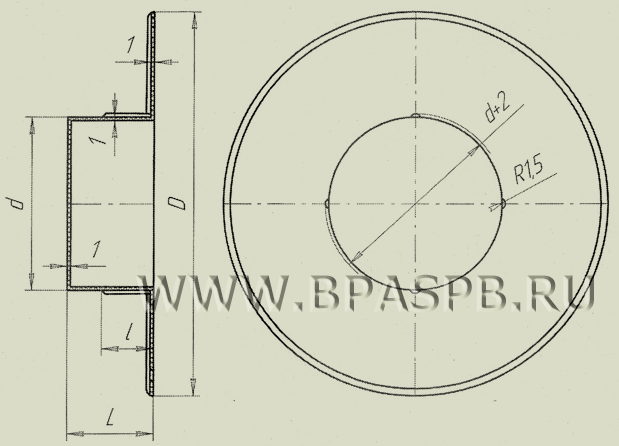

Обозначение Ду арматуры, мм Размеры, мм Масса, кг Первичное
применение
Материал
d D L l
2607.404324.109-06 50 50,5 112 25 15 0,017 С96531-050 Полиэтилен
15803-020
сорт 1,
ГОСТ 16337-77

-12

80 80,5 150 30 19 0,048 С96593-080

-17

125 126 0,045 С96531-050

-18

150 150,5 175 0,060

-20

200 200,5 230 0,100
