 Кран трехходовой БПА34000

Кран
трехходовой смесительный

11ч912бк

 Задвижка шланговая 33а29р

Задвижка
шланговая
33а29р

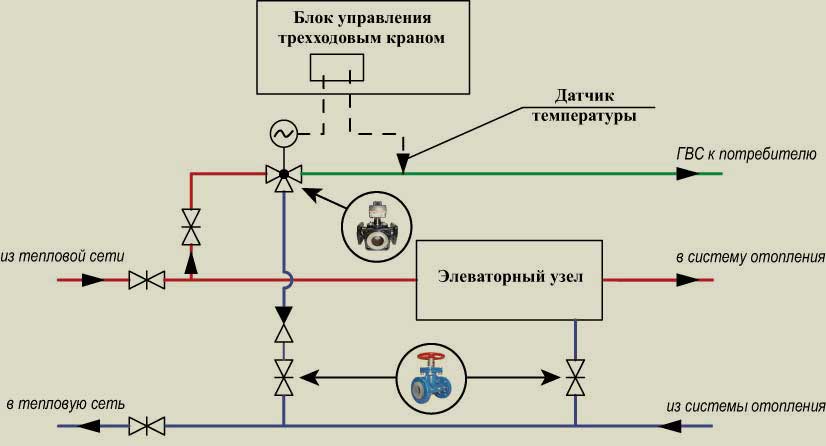

Для автоматического регулирования температуры теплоносителя в системах горячего водоснабжения (ГВС)
при двухтрубных тепловых сетях, согласно приведенной схеме используется энергосберегающее устройство -
кран трехходовой 11ч912бк (БПА 34000), посредством которого происходит смешение прямого и обратного
потоков воды, что обеспечивает заданную температуру воды для потребителя.
При изменении значения заданной температуры сигнал от датчика температуры поступает в блок управления
трехходовым краном, который дает команду на включение электропривода, осуществляющего поворот
регулирующего сектора трехходового крана, за счет чего происходит добавление более холодного
теплоносителя к более горячему или более горячего к более холодному.
Таким образом, в автоматическом режиме осуществляется контроль, регулировка и поддержание постоянной
температуры воды, подаваемой потребителю.
В данной типовой схеме кран трехходовой устанавливается взамен регуляторов температуры типа РТЕ и ТРЖ.
