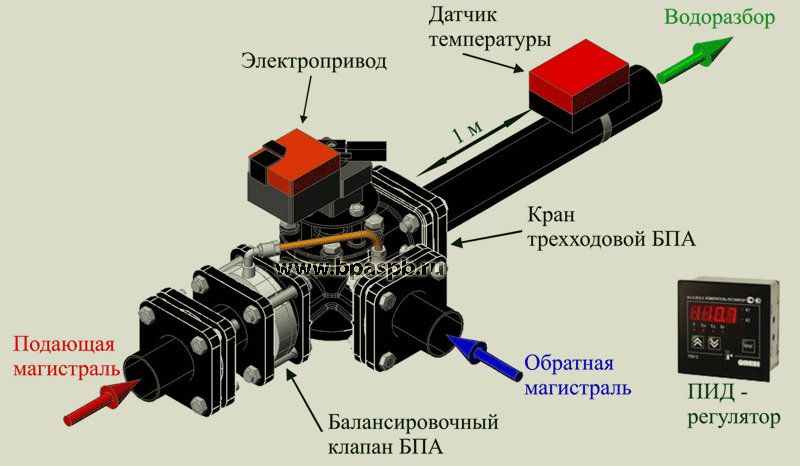

Узел регулирования систем ГВС автоматически поддерживает заданную температуру воды на водоразборе.
Требуемая температура воды на водоразборе задается ПИД-регулятором.
С накладного датчика температуры поступает сигнал на ПИД-регулятор, который дает команду на электропривод узла регулирования систем ГВС.
Электропривод поворачивает заслонку трехходового крана.
При этом заслонка изменяет расход горячей воды, поступающей из подающей магистрали и остывшей воды из обратной магистрали,
производя их смешивание в необходимых пропорциях для получения заданной температуры воды.
Балансировочный клапан уравнивает давления потоков воды из подающей и обратной магистралей перед смешиванием.
Применение узла регулирования систем ГВС в многоквартирных домах позволяет стабилизировать температуру подаваемой воды
в соответствии с требованиями СанПиН 2.1.42496-09 и снизить расходы на коммунальные платежи.



Состав:
- Кран трехходовой смесительный БПА 34000 производства ООО «БАЛТПРОМАРМАТУРА» (Россия)
- Клапан балансировочный производства ООО «БАЛТПРОМАРМАТУРА» (Россия)
- ПИД – регулятор Овен ТРМ12 производства ООО «ОВЕН» (Россия)
- Датчик температуры ДТС3225 производства ООО «ОВЕН» (Россия)
- Электропривод LR 230 A производства ‘BELIMO’ (Швейцария)
Технические характеристики:
- Давление воды в подающей магистрали: до 16 кгс/см²
- Температура на входе из подающей магистрали: до +130^ОС
- Температура воды на водоразборе: до +70 (±5^ОС)
- Пропускная характеристика: линейная
- Рабочая среда: вода водопроводная
- Присоединение: фланцевое
- Диаметр трубопровода: 50; 80; 100 мм
- Электропитание: 24В, 220В
